3D Tarama CMM'nin veri çıkış formatı nedir?

Hey! 3D Taramalı CMM tedarikçisi olarak bana sık sık bu harika makinelerin veri çıkış formatı hakkında sorular soruluyor. Bu yüzden bu blog yazısında bunu sizin için özetlemeyi düşündüm.

Öncelikle 3D Taramalı CMM'nin ne olduğuna hızlıca bakalım. Bilmiyorsanız göz atabilirsiniz3D Taramalı CMM. Bir nesnenin 3 boyutlu şeklini yüksek hassasiyetle yakalayabilen ileri teknolojiye sahip bir cihazdır. Otomotivden havacılığa ve hatta sanat restorasyonuna kadar birçok endüstride kullanılıyor.

Şimdi veri çıktı formatlarına geçelim. Birkaç yaygın olanı vardır ve verilerle ne yapmayı planladığınıza bağlı olarak her birinin kendi artıları ve eksileri vardır.

STL (Stereolitografi)

3D Tarama CMM'si için en popüler veri çıkış formatlarından biri STL'dir. 3D dünyasının ortak dili gibi. STL dosyaları bir 3B nesnenin yüzeyini üçgenlerden oluşan bir koleksiyon olarak temsil eder. Bu format son derece basittir ve bu onun en büyük avantajlarından biridir. 3D yazıcılar, 3D modelleme yazılımı ve 3D ile ilgili diğer araçlar tarafından geniş çapta desteklenir.

3D Tarama CMM'si ile taradığınız bir nesneyi 3D olarak yazdırmak istiyorsanız, genellikle başvuracağınız yer bir STL dosyasıdır. Çoğu 3D baskı dilimleme yazılımı, STL dosyalarını kolayca içe aktarabilir ve bunları yazdırmaya hazırlayabilir. Ancak STL dosyalarının bazı sınırlamaları vardır. Herhangi bir renk veya doku bilgisini saklamazlar, yalnızca geometrik şekli saklarlar. Ayrıca STL dosyasının kalitesi üçgenlerin nasıl düzenlendiğine bağlı olarak değişiklik gösterebilir. Üçgen yoğunluğu çok düşükse nesne bloklu görünebilir, çok yüksek yoğunluk ise dosya boyutunun büyük olmasına neden olabilir.

OBJ

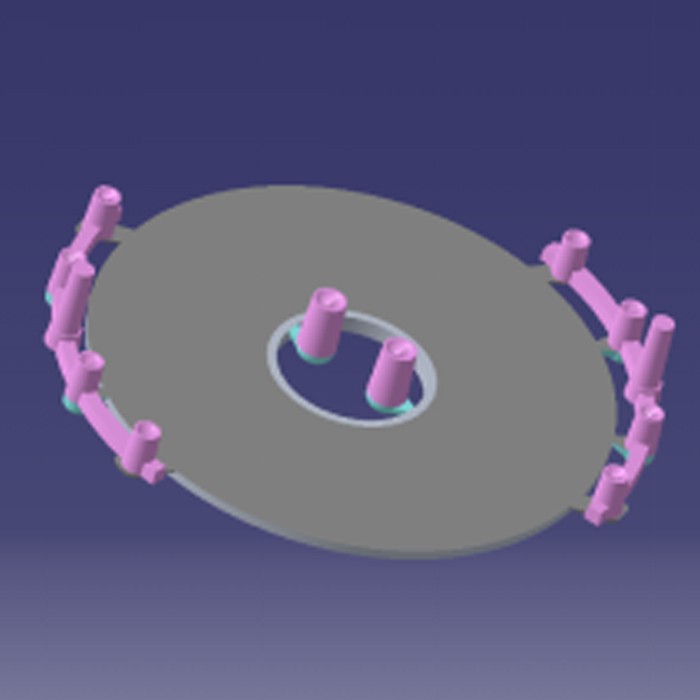

Bir diğer yaygın format ise OBJ'dir. OBJ dosyaları STL dosyalarından daha çok yönlüdür. Bir nesnenin sadece geometrik şeklini değil aynı zamanda doku ve renk bilgisini de saklayabilirler. Bu, onları, taranan nesnenin daha gerçekçi bir temsilini oluşturmak istediğiniz uygulamalar için harika kılar. Örneğin, bir üzerinde çalışıyorsanız3D CAD Çizimleriprojeniz varsa ve taranan modele bazı görsel ayrıntılar eklemek istiyorsanız OBJ dosyası daha iyi bir seçim olacaktır.

OBJ dosyaları aynı zamanda metin tabanlıdır; yani ne yaptığınızı biliyorsanız bunları basit bir metin düzenleyiciyle açabilir ve verileri görüntüleyebilir veya değiştirebilirsiniz. Ancak STL dosyaları gibi OBJ dosyaları da özellikle yüksek çözünürlüklü doku bilgisi içeriyorsa oldukça büyüyebilir. Ayrıca tüm yazılımlar, STL dosyalarını desteklediği gibi OBJ dosyalarını da desteklemez; bu nedenle bazı uyumluluk sorunlarıyla karşılaşabilirsiniz.

PLY (Çokgen Dosya Formatı)

PLY, bilimsel ve araştırma uygulamalarında sıklıkla kullanılan bir formattır. Köşe koordinatları, renkler, normaller ve hatta doku bilgileri dahil olmak üzere çok çeşitli verileri depolayabilir. PLY dosyaları aynı zamanda metin tabanlıdır, bu da onların anlaşılmasını ve değiştirilmesini kolaylaştırır.

PLY dosyalarının avantajlarından biri sıkıştırılabilmeleridir, bu da dosya boyutunun azaltılmasına yardımcı olur. Bu, özellikle büyük ölçekli 3D taramalarla uğraşırken kullanışlıdır. Ancak PLY dosyaları, tüketici sınıfı 3D yazılımlarda STL veya OBJ dosyaları kadar geniş çapta desteklenmez. Dolayısıyla, taranan verileri daha yaygın bir uygulamada kullanmayı planlıyorsanız PLY dosyasını farklı bir formata dönüştürmeniz gerekebilir.

XYZ

XYZ formatı en basit veri çıkış formatlarından biridir. Temel olarak, taranan nesnedeki her nokta için 3 boyutlu koordinatların (x, y, z) listesini içeren bir metin dosyasıdır. Bu format, temel veri analizi ve görselleştirme için mükemmeldir. Ham verileri bir 3D taramadan hızlı bir şekilde görüntülemek veya nokta bulutu üzerinde bazı basit hesaplamalar yapmak istiyorsanız, XYZ dosyası iyi bir seçenektir.

Ancak XYZ dosyaları, noktaların bir yüzey oluşturacak şekilde nasıl bağlandığına ilişkin herhangi bir bilgi saklamaz. Dolayısıyla, XYZ verilerinden 3 boyutlu bir model oluşturmak istiyorsanız yüzey yeniden yapılandırması gerçekleştirmek için ek yazılım kullanmanız gerekecektir. Diğer metin tabanlı formatlar gibi XYZ dosyaları da özellikle yüksek çözünürlüklü taramalar için oldukça büyük olabilir.

VRML (Sanal Gerçeklik Modelleme Dili)

VRML, sanal gerçeklik ortamları oluşturmak için tasarlanmış bir formattır. Bir nesnenin yalnızca geometrik şeklini değil aynı zamanda davranışını ve etkileşim özelliklerini de saklayabilir. Taranan verileri bir VR veya AR uygulamasında kullanmayı planlıyorsanız VRML dosyası iyi bir seçim olacaktır.

VRML dosyaları metin tabanlıdır ve kolayca düzenlenebilir. Ancak diğer formatlar kadar yaygın olarak kullanılmazlar ve tüketici sınıfı yazılımlarda VRML desteği sınırlıdır.

Doğru Formatı Seçmek

Peki 3D Taramalı CMM'niz için doğru veri çıkış formatını nasıl seçersiniz? Peki, bu sizin özel ihtiyaçlarınıza bağlıdır. Esas olarak 3D baskıyla ilgileniyorsanız, STL muhtemelen en iyi seçeneğinizdir. Taradığınız modele görsel detaylar eklemek istiyorsanız OBJ veya PLY daha uygun olabilir. Bir VR veya AR projesi üzerinde çalışıyorsanız VRML sizin için doğru yol olabilir.

Çoğu 3D Tarama CMM yazılımının, taranan verileri birden fazla formatta dışa aktarmanıza izin verdiğini de belirtmekte fayda var. Böylece her zaman farklı formatları deneyebilir ve hangisinin projeniz için en iyi sonucu verdiğini görebilirsiniz.

Sektöre Özel Hususlar

3D tarama veri çıktı formatları söz konusu olduğunda farklı endüstrilerin farklı gereksinimleri vardır. Örneğin otomotiv endüstrisinde yüksek hassasiyetli CAD modellerine sıklıkla ihtiyaç duyulur. Bu durumda STEP veya IGES gibi formatlar daha uygun olabilir. Bu formatlar ayrıntılı 3D CAD verilerini depolamak için tasarlanmıştır ve imalat ve mühendislik sektörlerinde yaygın olarak kullanılır.

AlanındaDöküm Simülasyonuveri çıkış formatının simülasyon yazılımıyla uyumlu olması gerekir. Bazı simülasyon yazılımları belirli formatları diğerlerine tercih edebilir; bu nedenle, kullandığınız belirli yazılımın gereksinimlerini kontrol etmeniz önemlidir.

Çözüm

Sonuç olarak, 3D Taramalı CMM'nin veri çıkış formatı önemli bir husustur ve aralarından seçim yapılabilecek çeşitli seçenekler vardır. Her formatın kendine göre güçlü ve zayıf yönleri vardır ve doğru seçim, özel uygulamanıza ve gereksinimlerinize bağlıdır.

3D Tarama CMM'si arıyorsanız veya veri çıkış formatları hakkında sorularınız varsa bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınıza en uygun çözümü bulmanıza yardımcı olmak için buradayız. İster küçük ölçekli bir hobi, ister büyük ölçekli bir endüstriyel üretici olun, 3D tarama projelerinizi destekleyecek uzmanlığa ve ürünlere sahibiz.
